RFID远距离自动识别门禁考勤系统方案

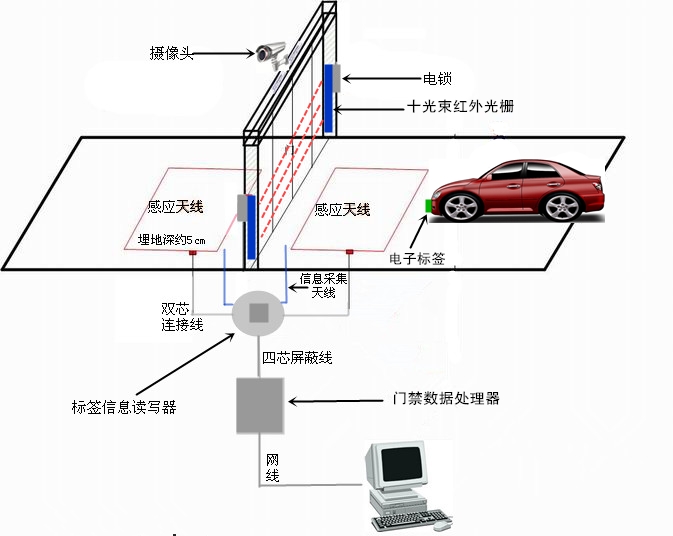

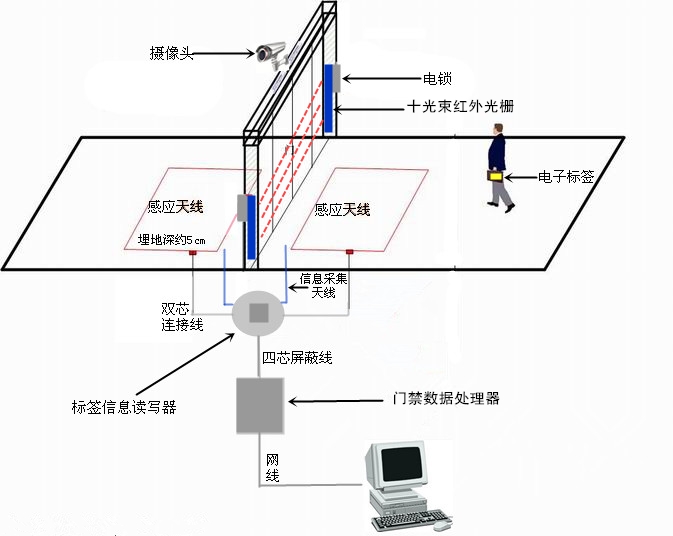

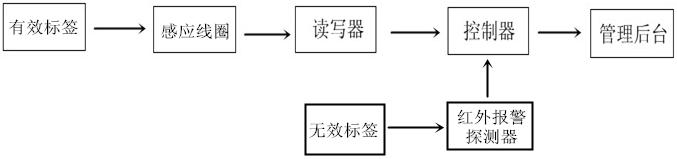

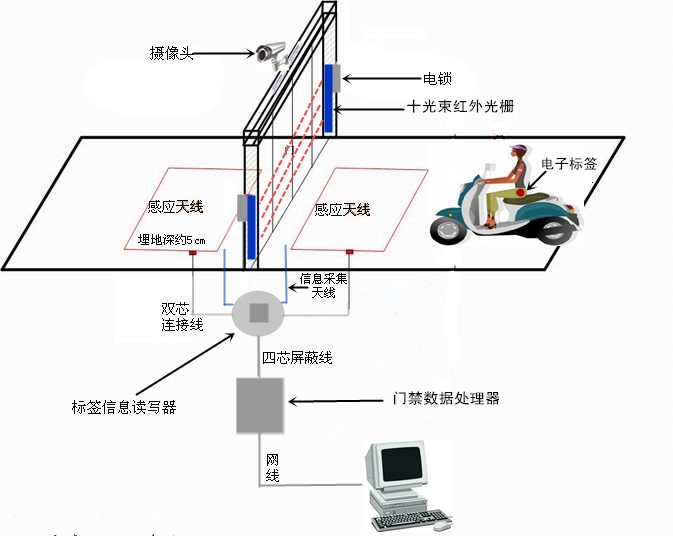

一、概述 随着社会经济发展繁荣，各行业人流量不断增大，重点如何对进出门口的人流更加快速、精确的进行管制，自动准确地记录人员进出信息，是当今自动门禁、自动考勤急需解决的更高层次问题。 由于数字技术和微电子技术的发展，RFID门禁系统早已超越了传统意义上的门道及钥匙管理功能。现代工作环境的安全要求、部门行政管理工作、日常考勤管理、公司餐饮消费等，无不和门禁系统息息相关。诸如校园、公寓、住宅小区、工厂巡更、公司研发技术部门、医疗单位免打扰区域、财务金融等部门，都是RFID门禁系统应用的理想场所。 同时也要求体现科技的更人性化与智能化，人员佩戴的智能电子标签可以任意携带，不给人受管束的感觉，同时又方便使用，不用按照既定路线要求去刷，只要经过门口就会自动识别开门，同时自动完成考勤过程。电子标签感应装置的安装对原有建筑不要有不利的视觉影响，保持建筑整体的美观。 我公司设计研发的远距离无障碍自动感应身份识别及人员进出识别管理系统能够从根本上解决该问题，降低人工管理成本，提高管理效率。该系统由数据处理器、数据采集器、感应天线、射频标签、红外探测器、后台管理软件、数据库等组成。 二、功能设计 系统流程 当有人或车辆携带着电子标签自远处走到门前一定距离的位置时，从开始识别电子标签到成功开锁或失败报警，一系列动作连贯完成，无需在门前做任何停留。本方案功能特点如下 1、步行或者骑车的人员携带的电子标签可以放在身上任意位置，如口袋里、提包内或挂在员工胸前做为证件使用；封闭式车辆携带的标签安装在前方车牌的背面或者挡风玻璃位置，靠近感应天线的时候自动识别。 2、标签感应距离稳定，在固定的位置区域识别电子标签，感应距离设置不能太远也不能太近，感应太远了容易产生误读，太近了可能感应不到。 3、对于步行或者骑车的人，携带的标签位置没有方向性，可以任意放置，无障碍识别距离和范围不能受位置影响。 4、读写设备具备多重防冲突能力，上下班或上下课高峰时间进出的人员较多，系统可对同一出入口所有的标签都能高速准确识别到，识别能力一次性可达1000个标签，满足任何常规场所需求。 5、准确判断人员的进出方向，不能只是单纯的进出记录，防止误进误出情况的发生。只要没有完全走出第二道线圈就不会产生刷卡记录，避免没有完全进出门而返回的现象导致的误识别记录。 6、在设定的时间范围内，同一个方向多次进或出不会重复计数。如上班或者下班时段内，当某人或车辆多次进出大门，最终统计考勤数据结果只为一次，自动去除多余的无效数据累赘。 7、电子标签识别时产生的射频信号对人体无伤害，符合国家辐射安全标准。 8、标签为有源电子标签，高低频相互结合，对于人体或人体携带的物品遮挡无障碍影响，保证精确性和时效。 9、标签为被动式工作，只有标签处于感应范围内时才会发射信号，不在感应范围内时标签将停止工作，大大节省了标签电量能源，延长使用寿命。 10、无卡或者无效卡的人员、车辆闯入时，门禁系统自动报警，及时被门卫发现。 三、方案实施 1、本项目为一中型规模企业员工免刷卡自动门禁考勤系统，由于员工上下班情况复杂，形式多样化，有步行的，骑电动车的摩托车的，还有驾驶封闭式汽车的，要求上下班经过大门时不拿卡不停留，而且可以随意携带身份电子标签，携带方式不受限制，此种状态下可以自动开门并完成考勤过程。 本系统设计采用的有源高低频混合电子标签和低频读写器是一种真正的快速、准确、远距离无障碍感应射频识别产品，开放环境中读取电子标签距离可达上百米，覆盖通道宽度可达数十米，可同时识别多达1000个电子标签，读取电子标签速度可达200公里/小时， 能够对快速移动的物体或人员进行远距离无障碍准确识别和方向追踪，识别率可达99.9%以上，因此是高效门禁考勤管理的理想选择。 2、在大门口内外两侧安装RFID低频远距离感应线圈，确保识别范围覆盖整个门口区域，具体尺寸需根据实际情况而定，携带电子标签的人员或者车辆到达线圈时，线圈就能感应到标签，并将标签中的信息ID回传到标签，标签再将射频信号无线发射到读写器，读写器通过有线传输到门禁控制器，控制器对电子标签信息的合法性判断并产生相应的控制动作，再将收到的电子标签号传给后台管理软件，无障碍自动判断识别进出记录和方向，管理人员可以实时监控管理大门口的人员和车辆进出情况，识别门内外位置。 3、无卡或者携带无效卡的人员、车辆进入大门时，会立马触动红外报警装置；处于大门红外探测区域时，系统会一直报警，离开红外探测区域后，报警自动停止，系统同时再次自动进入探测预防状态，无需人工手动操作布防，大大降低人工管理成本，提高公司安全防范管理效率，更有效的保护公司和员工生命财产。 报警探测装置采用十光束高密度红外光栅，相对于红外对射、双鉴探测器可更有效的防止非法闯入者翻跃或钻洞进入，降低漏报、误报警情概率。 为了更有效的提高电子标签识别率，根据实际情况，对不同的人员进出大门方式采用不同的电子身份标签，主要分为三种情况： 1)步行走路进出大门的人员，随身携带电子标签，也可以放在包里，按照既定的方式方法，任意放置即可，系统拓扑图如下所示： 2）骑电动车和摩托车进出的人员，可以把电子标签放在身上或者包里，按照既定的方式方法，任意放置，不用下车停留，直接骑车过去，系统拓扑图如下所示： 3）驾驶封闭式汽车进出大门的人员，电子标签安装在前方车牌的背面，不用停车，直接开过去，只要车头到达感应线圈位置，即可识别到电子标签，系统拓扑图如下所示： 4、扩展应用 1）消防联动管理功能，当发生火警时，消防系统管理终端会发出一个开关量信号到门禁系统，迫使大门自动打开，避免造成人员堵塞。 2）视频监控联动功能，当系统成功识别到电子标签信号时，会产生一个动作信号给摄像头进行现场图片抓拍，记录标签持有人现场刷卡情景，作为考勤门禁管理辅助手段之一。 方案采用的RFID-CZ系列远距离有源电子标签即可用于远距离无障碍自动识别，也可以近距离自动识别，实现门禁、考勤、消费、访客、电梯、车辆、巡更管理等全一体式一电子标签通功能，远距离读写器输出带有标准WG34/26接口，可接入大部分标准门禁控制器或一体机。此外，远距离无障碍感应有源电子标签还具有寿命长、安全可靠、不可复制、重复利用等特点，非接触读电子标签的方式使电子标签的机械磨损基本忽略，电子标签上面还可印上照片作为工作证。 四、主要产品介绍 1、标签读写器 识别距离：0-200'm可调 识别速度：200KM/h 识别能力：一次读取500个标签以上 识别角度：全向 天线增益：3dBi、双天线 工作频段：2.4G、125K 功耗标准：200mw 抗干扰性：频道隔离技术，多个设备互不干扰 安 全 性：加密计算与安全认证，防止链路侦测 存储空间：支持16G Micro SD卡 接口标准：RS232-485、WG26/34、RJ45、WiFi等可选 信号接口：开关量信号输入与输出各3路 工作电源：15v-1.5A 外观尺寸：165×210×35'mm 外壳材质：ABS，抗高强度跌落与振动 2、电子标签 工作频率：2.4G、125K 感应距离：0-200米可调 防冲能力： 500个电子标签同时感应不冲突 精确性：误读率低于万分之一 安全性：独立加密协议不重复、不侧链 使用寿命：正常不低于10年 工作电源：可更换电池，一次使用5年以上，并可重复使用 节能特征：离开感应区自动停止工作 抗干扰线：水中工作感应距离不受影响 工作环境：-20-60℃、5%-90%RH 外观尺寸：86x52x5'mm，可印刷、签名等 使用对象：步行人员与骑电动车、摩托车车人员 3、封闭式车辆标签 工作频率：2.4G、125K 感应距离：0-200米可调 防冲能力： 500个电子标签同时感应不冲突 精确性：误读率低于万分之一 安全性：独立加密协议不重复、不侧链 使用寿命：正常不低于10年 工作电源：可更换电池，一次使用5年以上，并可重复使用 节能特征：离开感应区自动停止工作 抗干扰线：水中工作感应距离不受影响 工作环境：-20-60℃、5%-90%RH 外观尺寸：80x53x6'mm，可印刷、签名等 使用对象：驾驶封闭式汽车的人员
